一. 背景（挑戰與機遇）

1.1 面臨的挑戰

• 企業用電成本增高

電力峰谷價差擴大、電價上漲電力價格市場機制持續完善，代理購電價格上漲;

• 企業用電風險加劇

天氣、負荷創新高主電網可靠性降低，拉閘限電威脅生產;

• “雙碳”轉型驅動

碳達峰、碳中和戰略目標企業能效與碳排面臨嚴格監管和考核。

1.2 面臨的機遇

• 政策強力支持

國家層面持續加碼微電網明確新型經營主體:虛擬電廠，負荷聚合商、智能微電網，提供收益機制；

• 技術成本下降

光伏、儲能成本快速下行項目經濟性顯著提升；

• 市場空間廣闊

超200萬潛在工商業用戶按照規模約1-2MW建設，潛在市場總空間可達20萬億元。

1.3 企業需求體現

二. 微電網系統及應用場景

微電網(Microgrid) 是指由分布式電源、儲能裝置、能量轉換裝置、負荷、監控和保護裝置等組成的小型發配電系統，是一個可以實現自我 控制、保護和管理的自治系統，它作為完整的電力系統，依靠自身的控制及管理功能實現功率平衡控制、系統運行優化、故障檢測與保護、電 能質量治理等方面的功能。

微電網根據與公共電網連接情況可分為兩類：

? 并網型：既可以與外部電網連接運行，也支持離網獨立運行，以并網為主 ;

? 離網型：不與外部電網聯網，實現電能自發自用，功率平衡微電網 。

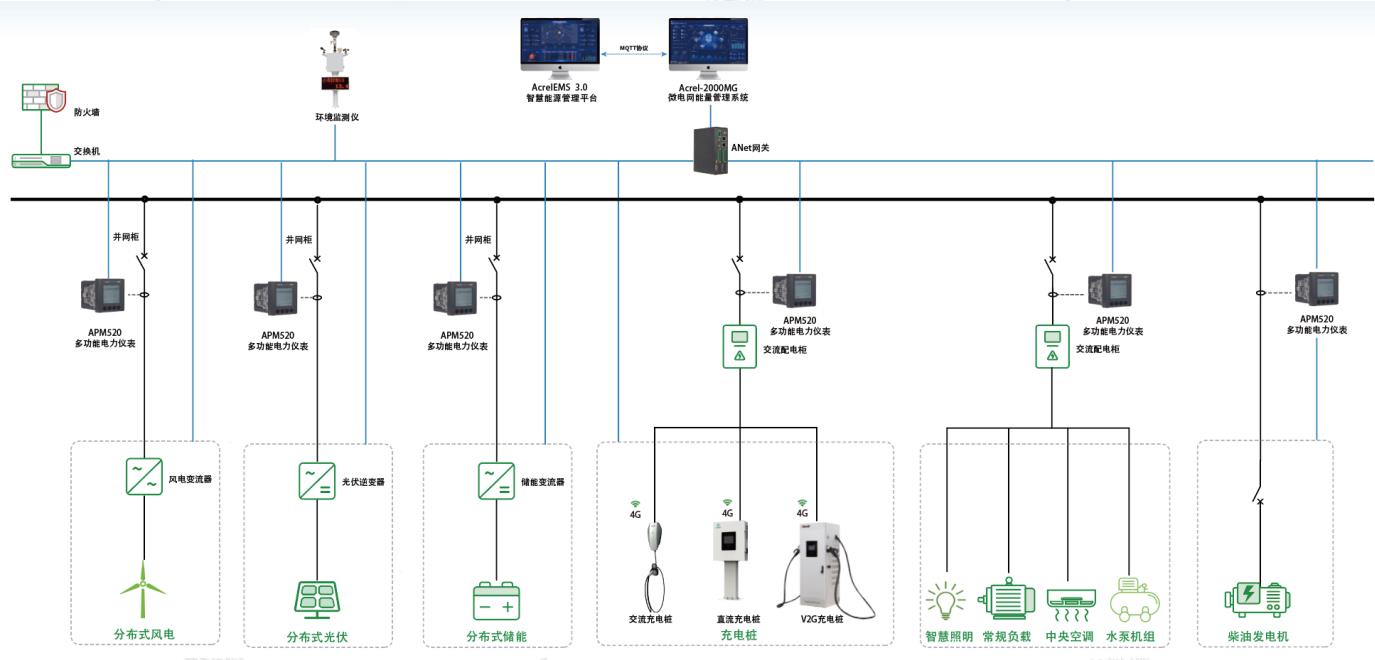

2.1 微電網系統結構——交流耦合微電網—并網型

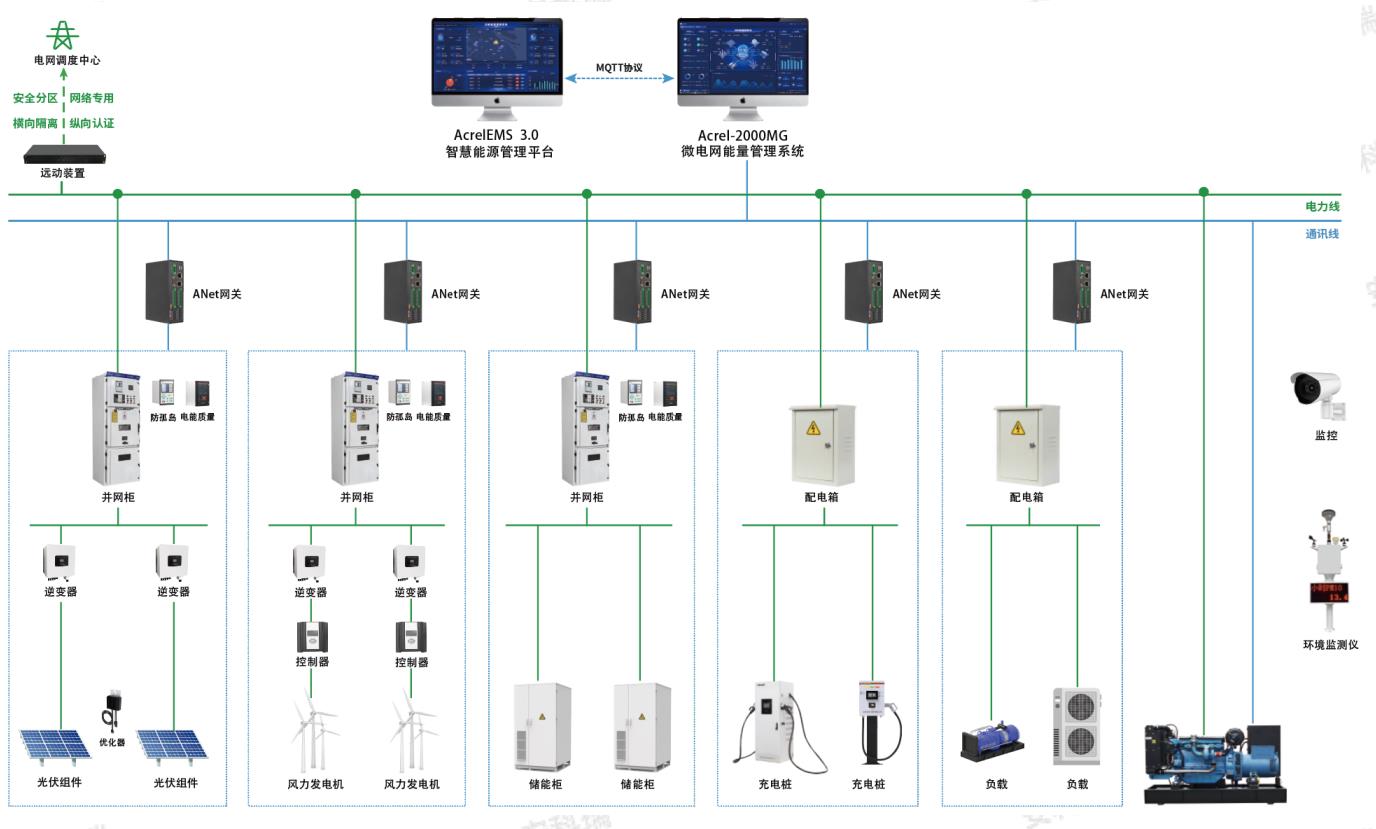

2.2 微電網系統結構——交流耦合微電網—離網型

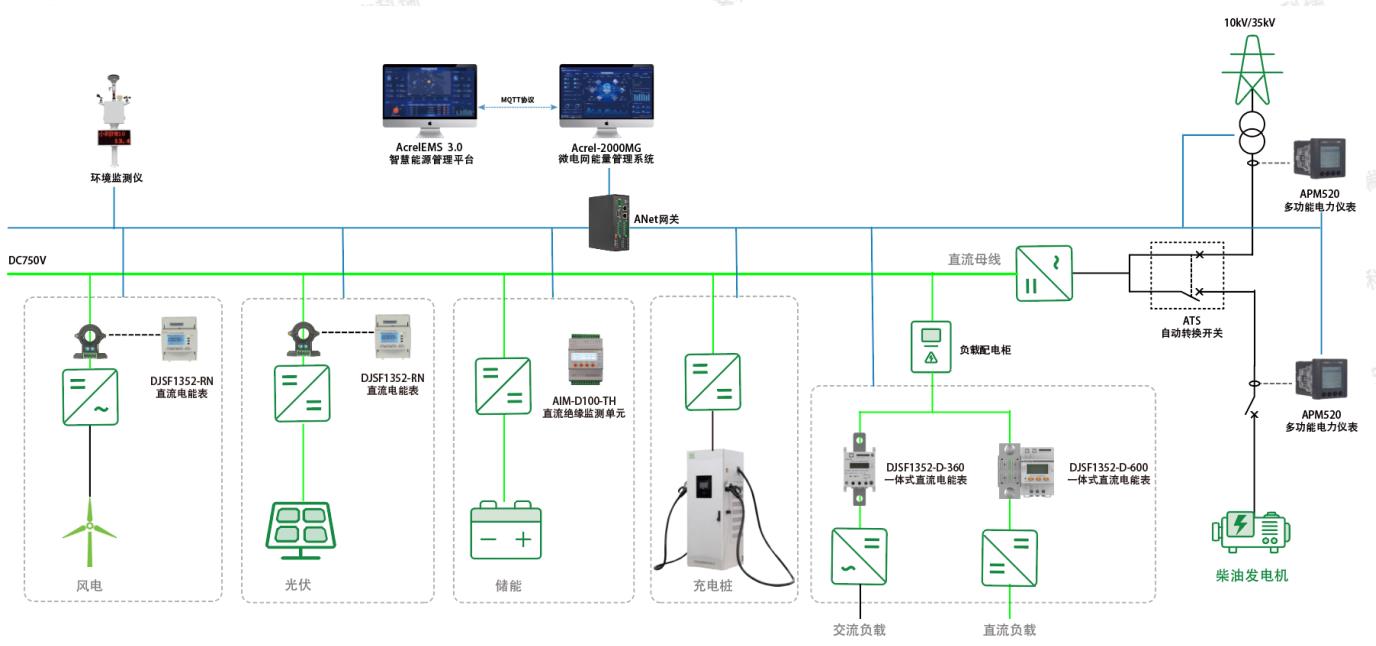

2.3 微電網系統結構——直流耦合微電網

2.4 應用場景

• 商業建筑：商業建筑對能源服務質量要求高，系統優化能源分配。實現節能降耗，提升商業建筑能源管理水平與經濟效益。

• 工業園區：工業園區能源消耗大，有穩定生產需求，碳排壓力大。通過優化能源調度，降低園區能耗提高能源利用效率。

• 數據中心：數據中心能源供應要求穩定可靠系統保障能源供應。優化能源管理，降低數據中心能耗，提高運營效率。

• 新能源場站：新能源場站實現風光儲充一體化管理，提高能源利用效率.系統優化分布式能源出力，保障新能源場站穩定運行。

• 偏遠地區：偏遠地區電網覆蓋不足，系統提供獨立能源供應系統。解決無電或缺電問題，改善偏遠地區居民生活條件。

三. 安科瑞微電網能量管理系統

安科瑞微電網系統解決方案，通 過在企業內部的源、網、荷、儲、 充的各個關鍵節點安裝安科瑞自 主研發的各類監測、分析、保護、 治理裝置；通過優秀的控制、計 量、通信等技術，將分布式電源、 儲能系統、可控負荷、電動汽車、 電能路由器聚合在一起；平臺根 據新的電網價格、用電負荷、 電網調度指令等情況，靈活調整 微電網控制策略并下發給儲能、 充電樁、逆變器等系統與設備， 保證企業微電網始終安全、可靠、 節約、高效、經濟、低碳的運行。

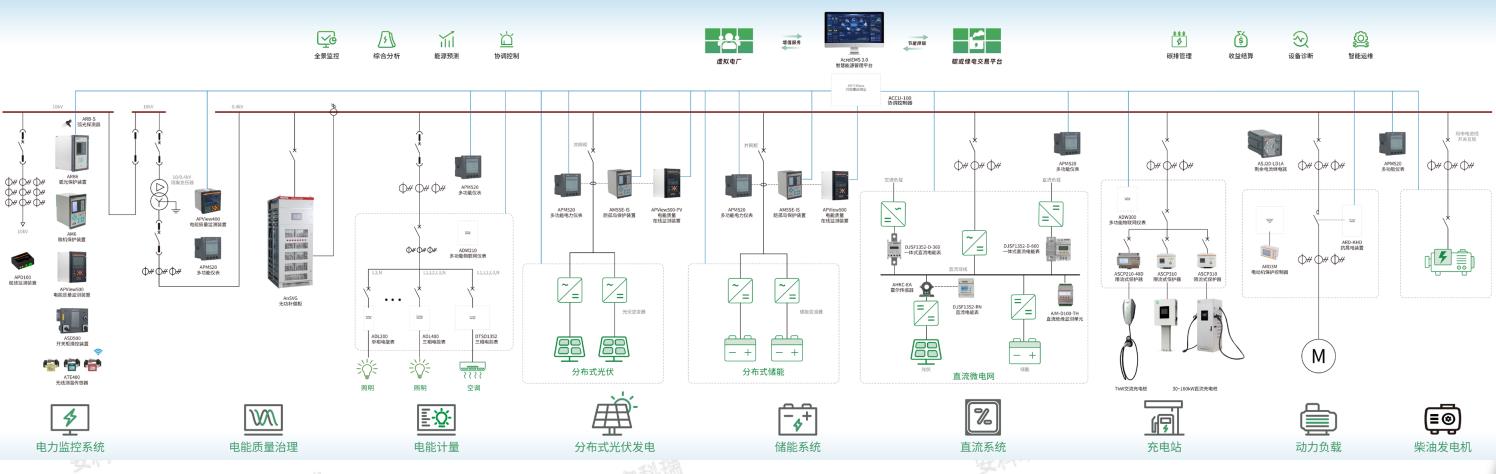

系統架構圖

3.1 系統概覽與可視化運行

首頁對微電網的運行進行實時監管，包含市電、光伏、風 電、儲能、充電樁及用電負荷，同時也包括收益數據、天 氣狀況、節能減排等信息

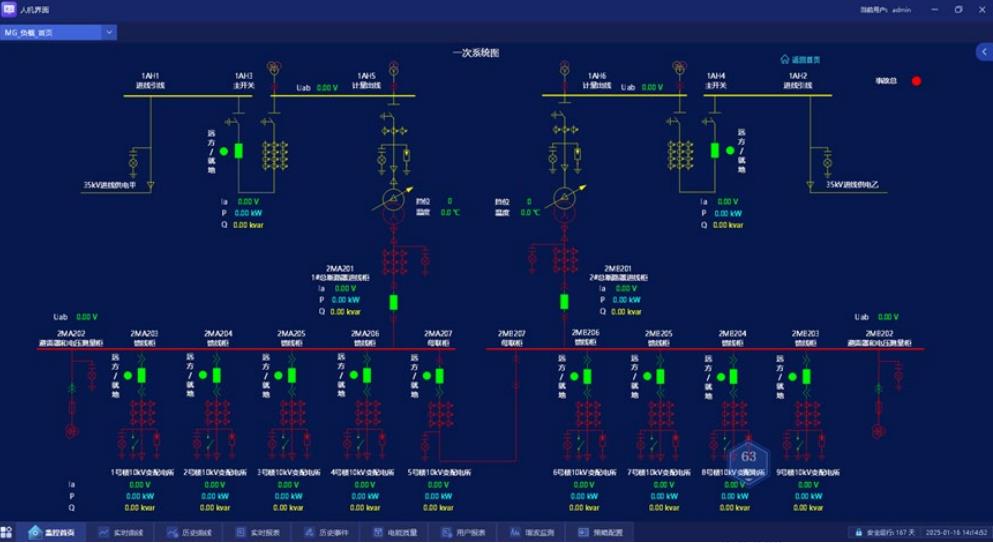

對一次系統圖重要節點進行數據采集并直觀展示，實現 微電網無人值守，真正實現數字化、智能化、便捷化管 理，對重要負荷與設備進行不間斷監控。

光伏監控

光伏系統總出力情況、逆變器直流側、交流側運行狀態監測及報警、逆變器及電站發電量統計及分析、并網柜電力監測及發電量統計、電站發電量年有效利用小時數統計，識別低效發電電站、發電收益統計(補貼收益、并網收益)、輻照度/風力/環境溫濕度監測、并網電能質量監測及分析。

風電監控

儲能監控

系統綜合數據：電參量數據、充放電量數據、節能減排數據；

運行模式：峰谷模式、計劃曲線、需量控制等；

統計電量、收益等數據；

儲能系統功率曲線、充放電量對比圖，實時掌握儲能系統的整體運行水平。

PCS、BMS監控

PCS實時數據：有功功率、無功功率、功率因數

PCS參數設置：開關機、工作模式、功率設定

PCS負載和電池數據：各相電流、電壓、有功無功等信息

PCS故障數據：硬件、AC電網、AC電容、系統、開關故障

BMS實時數據：運行狀態、接觸器狀態、通信狀態

BMS電池數據：單體電池電壓、單體電池溫度

BMS故障數據：包含一級二級三級告警信息等

柴發監控

充電樁監控

實時監測充電系統的充電電壓、電流、功率及各 充電樁運行狀態；統計各充電樁充電量、電費等；針對異常信息進行故障告警；根據用電負荷柔性調節充電功率

核心功能-協調控制

協同光伏、風電、儲能、負載等多種能源主體，動態規劃智能策略，實現儲能、光伏協調控制，比如計劃曲線、削峰填谷、 防逆流、新能源消納、需量控制等。

核心功能-并離網切換控制

核心功能-策略配置與電能分析

運維人員可在現場通過工控機上的SCADA系統界面，直接進 行核心策略參數的配置與修改。此模式為系統提供了不依賴 于外網的獨立控制通道，是實現高實時性關鍵控制、保障系 統基礎穩定與自主性的核心保障。 儲能設置：SOC上下限、大充放電功率 計劃曲線：支持設置時間段和充放電功率 需量控制：設置大允許需量上限 防逆流：防逆流閾值下限

用戶可以查看光伏、儲能、充電樁及系統的發用電量和收 益數據，同時可以切換年報查看每個月的電量和收益

核心功能-電能質量與諧波監測

實現整個微電網系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。如電壓諧波、電壓閃變、 電壓不平衡等穩態數據和電壓暫升/暫降、電壓中斷暫態數據進行監測分析及錄波展示，并對電壓、電 流瞬變進行監測。

核心功能-功率預測

短期光伏功率預測、 超短期光伏功率預測、數值天氣預報管理、誤差統計計算 、實時數據管理 、 歷史數據管理、 光伏功率預測數據人機界面。

核心功能-優化調度

系統基于歷史發電數據、用電負荷及天氣信息，分別 建立光伏與風機發電預測、樓宇及充電負荷預測模型， 從而精準預估未來時段的發電與用電功率。在此基礎 上，結合分時電價、儲能容量等關鍵信息，設定以最 小化運行成本、降低充電成本及提升綜合效益為核心 的多目標優化函數。通過優化算法動態調整儲能的充 放電策略，系統能夠有效克服傳統協調策略（如僅依 賴峰谷套利或新能源消納）在經濟性上的不足，最終 輸出經濟、高效的系統協同調度計劃。

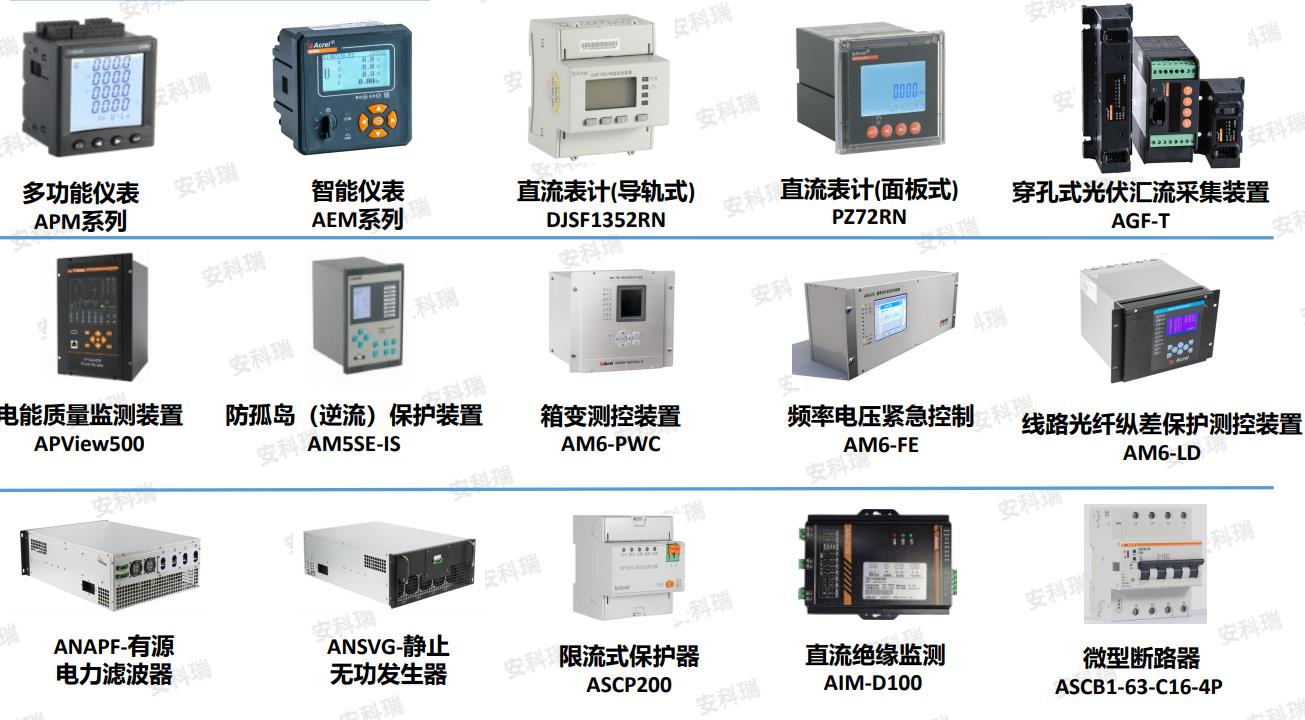

配套產品-監測保護治理產品

四. 案例分享

4.1 江西某啤酒廠光伏防逆流項目

項目需求：本項目光伏發電采用“自 發自用，余電不上網”的方式，進行光伏 防逆流控制。

項目實施：采用“剛性控制”+“柔 性調節”的方案，利用Acrel-2000MG能量 管理系統進行柔性調節，實現對逆變器的 限功率控制。

項目結果：該項目順利完成光伏防逆 流控制，實現了余電不上網，提高經濟效 益，避免電網考核和罰款

4.2 云南交投某服務區光儲項目

項目需求：主要控制策略要求為新能源消納（本項目余電可上 網），主要進行光儲協調控制，光伏可上網。0-8時，新能源消納；9- 15時，只消納不放電；15-18時，只充電；18-24時，只放電。

項目實施：利用Acrel-2000MG能量管理系統通過監測并網點功率 情況結合控制策略需求實現目標功能。

項目結果：實現儲能系統的全天進行一次深度的滿充和滿放，提 高新能源利用率，全天基本不利用市電，提高經濟效益。

4.3 遼寧某太陽能公司

項目需求：主要控制策略要求為光伏防逆流下的新 能源消納，主要進行光儲協調控制。

項目實施：利用Acrel-2000MG微電網能量管理系統 對光儲進行協調控制，光伏高發時優先充進儲能系統， 若仍逆流進行光伏限功率，在光伏功率不足時進行升功 率或儲能放電。

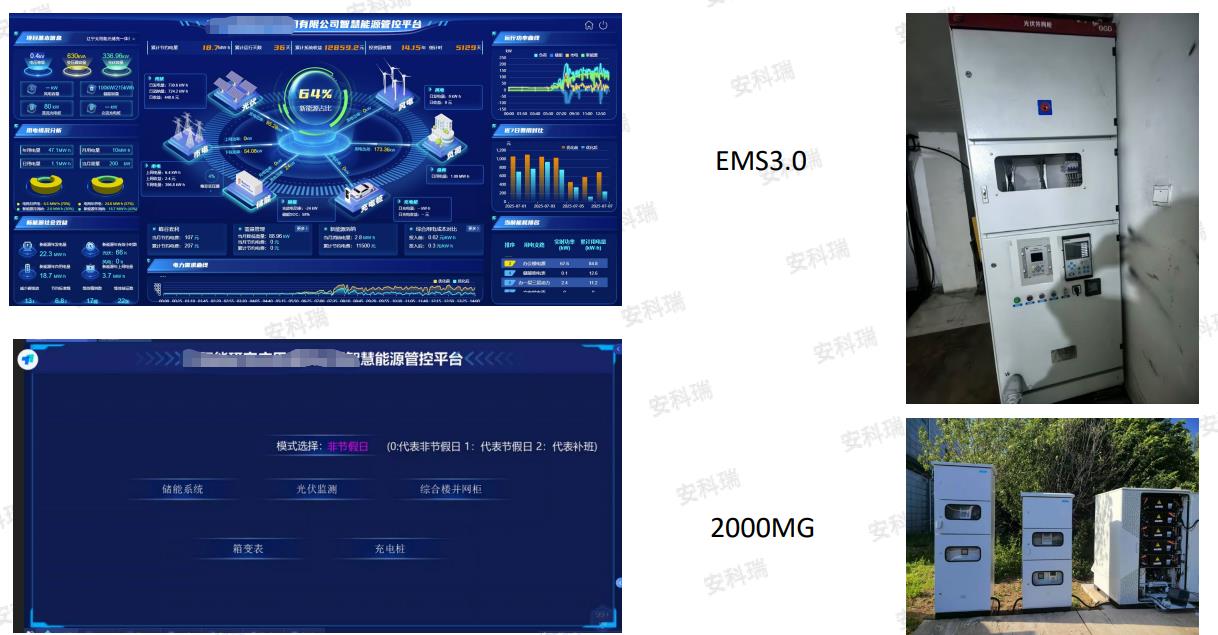

4.4 某機場光儲充項目

4.4 海外某寺廟光儲項目

4.5 某化肥廠微型燃氣輪機防逆流項目案例

項目需求：控制要求為燃氣輪機發電防逆流（自發自 用、并網不上網）。

項目實施：配置一套Acrel-2000MG能量管理系統，通 過表計獲取主變出線端功率數據，然后通過計算和決策實時 下發目標功率值通過ARTU100-KJ8到燃氣輪機的DCS，DCS系 統控制燃氣輪機的輸出功率，達到防逆流的目的。 項目結果：實現對燃氣輪機出力的柔性調節。

其他項目匯總

五. 結語

面對電價上漲、供電不穩定及“雙碳”目標壓力，企業亟需通過能源管理實現降本增效與低碳轉型。微電網作為集成分布式電源、儲能與負荷的智能化系統，可靈活實現并離網運行，有效協調光伏、儲能、充電樁等多類能源，助力企業進行削峰填谷、防逆流、需量控制等優化調度。安科瑞微電網能量管理系統，整合源網荷儲充全環節，憑借可視化監控、協調控制、優化調度等核心功能，實現安全高效低碳運行。已在工商業、園區、數據中心等多行業落地，顯著提升能源利用效率與經濟收益，為企業應對能源挑戰提供可靠解決方案。可以有效解決防逆流、新能源消納等問題，為企業降本增效、應對雙碳目標提供可靠支撐。
